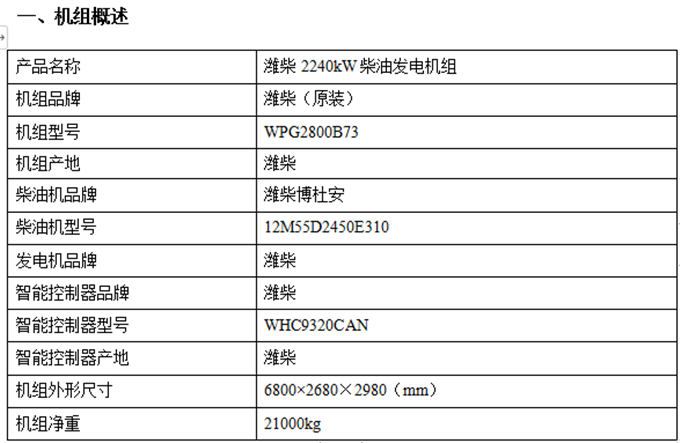

二、輸出功率描述

2.1主用功率(基本功率PRP)定義：在商定的運行條件下，并按制造商規定的維修間隔和方法實施維護保養，發電機組能每年運行時間不受限制地為可變負載持續供電的..大功率。濰柴機組的額定功率按照此功率進行標定。

2.2發電機組應滿足的主用額定功率運行時長要求：發電機組能按主用額定功率連續運行12h。

三、規范性引用文件

濰柴柴油發電機組的設計、制造符合下列標準：

GB/T 20136-2006《內燃機電站通用試驗方法》

JB/T 50054-1999《內燃機電站 可靠性考核評定方法》

JB/T 10303-2001《工頻柴油發電機組技術條件》

GB/T 2820-2009《往復式內燃機驅動的交流發電機組》系列標準

JB/T 6755-1993 《柴油發電機組成套開關設備》

JB/T 8194-2001 《內燃機電站術語》

四、環境條件

4.1機組的功率標定條件

a） ..大氣壓力，PX：100kPa（或海拔高度0米）；

b）環境溫度，Tr：298K（25℃）；

c） 空氣相對濕度Φr：30%。

4.2機組在下列條件下，應能輸出規定功率（允許修正功率）并可靠地工作：

a） 海拔高度≤1000米；

b）環境溫度≤40℃；

c） 空氣相對濕度Φr：≤90%。

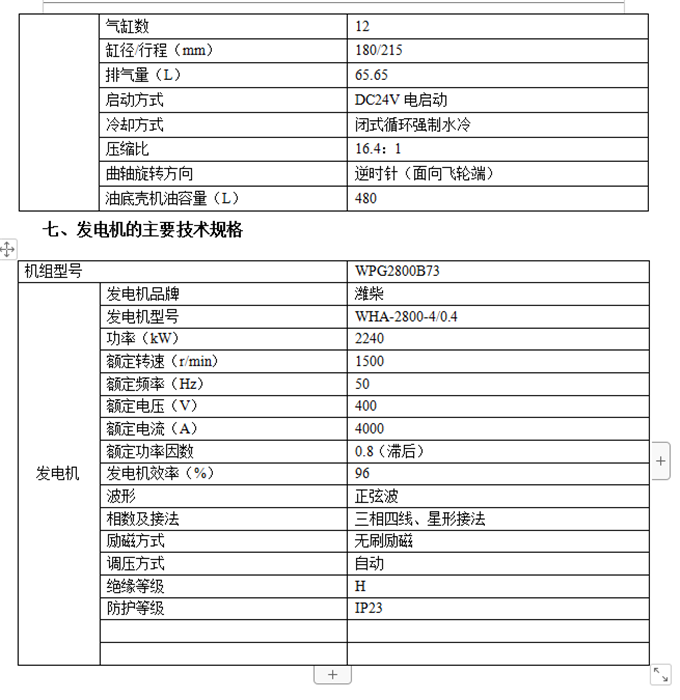

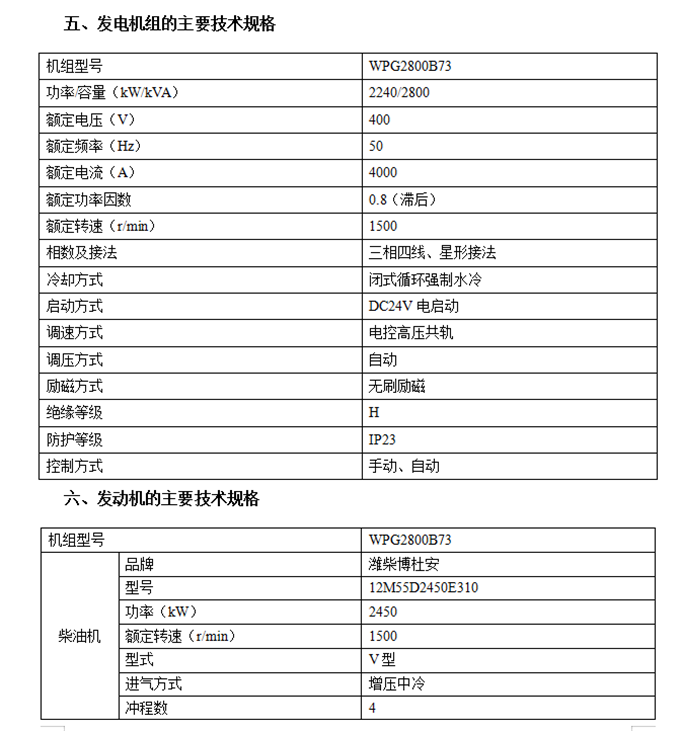

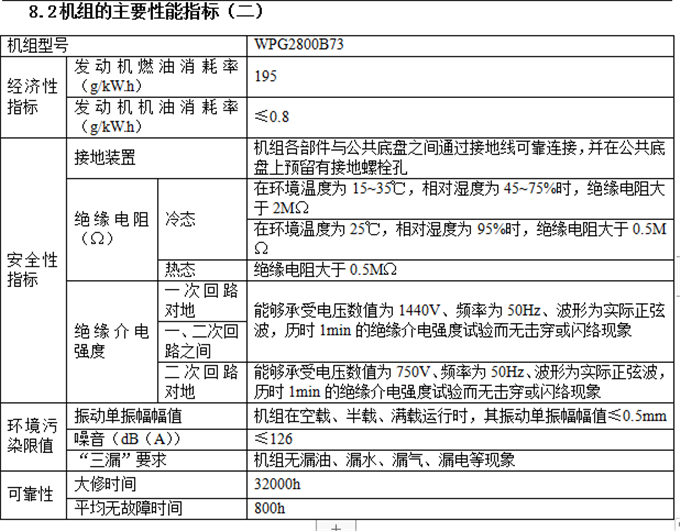

九、機組電氣系統

機旁控制屏安裝有濰柴WHC9320CAN控制器，能夠顯示水溫、油壓、轉速等運行參數。

9.2.1操作功能：啟動/停機、電源開關、急停、合閘/分閘、報警解除。

9.2.2顯示功能：電壓、電流、頻率、kVA、kW、kVAR、kWh、kVAh、kVARh、功率因數、轉速、機油壓力、冷卻水溫度、機組運行時間、蓄電池電壓等。

9.2.3保護功能：

1）短路保護：機組斷路器有短路保護功能，當機組輸出電纜末端發生短路時，保護措施應能迅速可靠動作，機組無損，短路包括單相、兩相和三相短路。

2）超速：當機組轉速超過110%額定轉速時，報警，超過115%額定轉速時報警分閘停機；

3）欠速：當機組轉速低于80%時，報警分閘停機；

4）油壓低：當柴油機油壓低于0.25MPa時報警，低于0.2MPa時報警分閘停機；

5）水溫高：當柴油機水溫超過100+2℃時報警，超過103+2℃時報警分閘停機；

6）過電壓：當機組電壓超過120%額定電壓時，報警分閘停機；

7）欠電壓：當機組電壓低于80%額定電壓時，報警分閘停機；

8）過電流：當機組電流超過115%額定電流時，報警分閘停機；

9）過載：當機組功率超過115%額定功率時，報警分閘停機；

10）當機組缺相時，機組分閘，報警；

11）蓄電池電壓低：當蓄電池電壓低于19V時，機組報警；

12）三次啟動失?。寒敊C組處于自動狀態時，若連續三次啟動不成功，報警；

9.2.4浮充電功能：控制屏內部安裝有蓄電池浮充電裝置，..機組在待機狀態下通過市電對機組蓄電池進行浮充電。

9.2.5 預供油功能：機組安裝有電動預供油泵，在機組啟動前對發動機進行預潤滑，..機組運行好的良好潤滑。

9.2.6機組自啟動：

機組自啟動功能：機組在自動狀態下，當機組控制器檢測到自啟動信號（一般為市電丟失信號或者無源干觸點信號）..，機組自動完成預供油、啟動、升速、合閘，并對外供電；當機組控制器檢測到自停機信號（一般為市電恢復信號或者無源干觸點信號）..，自動完成下列動作,分閘降速，怠速冷機運轉120s后停機進入待機狀態，若機組在冷機運轉過程中，機組檢測到市電信號丟失，機組自動升速合閘進行供電；機組自啟動失敗功能，當機組..次啟動不成功時，自動進行第二次啟動，若機組經三次啟動不成功，則停止啟動并報警，機組兩次啟動的時間間隔為10s，機組的自啟動成功率不低于99%。

9.2.7 RS485通訊：機組控制器帶有RS485通訊接口，可用于機組運行參數的傳輸；

9.2.8機組控制器顯示界面均為中文頁面。

9.2.9具有控制防冷凝加熱器的加熱功能電源開關。

十、機組的結構與工作原理

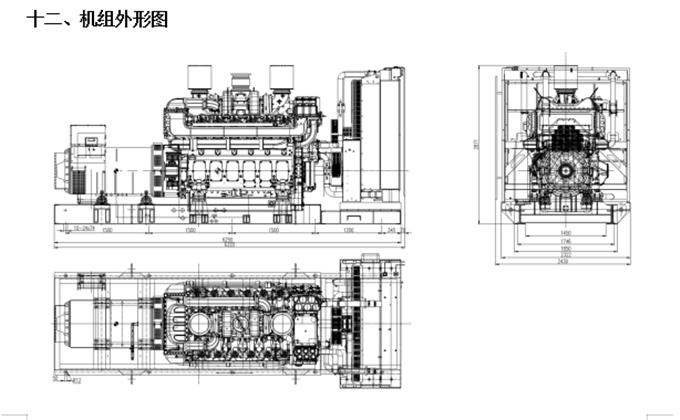

WPG2800B73型柴油發電機組由柴油機、三相交流無刷同步發電機、控制屏以及公共底盤等部件組成。柴油機飛輪與發電機驅動端通過高彈聯軸器連接，外部通過柴油機飛輪罩殼與發電機的連接罩殼連接在一起，通過減震器共同安裝在公共底盤上；控制屏直接安裝在發電機側公共底盤的邊梁上，整個機組為一體式結構，便于用戶安裝、使用以及維護。

機組所配套的柴油機為濰柴博杜安柴油機。柴油機進氣方式為渦輪增壓型柴油機，是四沖程、水冷、V型、電噴燃燒室高速柴油機，其轉速為1500r/min，調速方式為電噴，啟動方式為DC24V電啟動。機組配套4塊200Ah蓄電池。

機組所配套的發電機為濰柴三相交流無刷同步發電機。發電機為臥式、自勵恒壓、無刷交流同步發電機，無刷發電機采用旋轉電樞式交流勵磁發電機提供勵磁功率，通過旋轉整流器整流后提供給主發電機勵磁繞組，該結構發電機電樞繞組與勵磁繞組之間依靠旋轉磁場傳遞功率，不存在機械接觸部分，不會產生電火花，采用自動電壓調節器控制電壓，因此，發電機電壓性能指標優良、運行可靠、維護簡單，可滿足用電要求較高的場合使用。

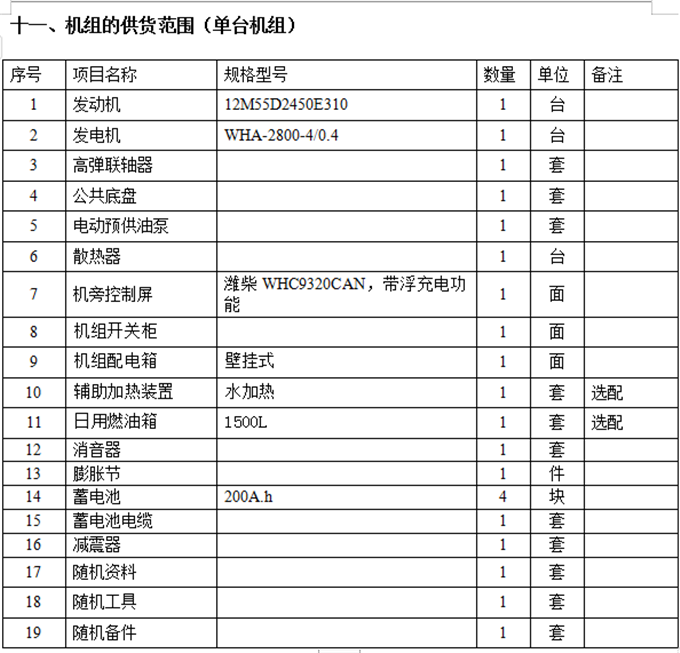

機組所配控制屏為封閉箱式，其主要功能是監視機組的工作狀態，測量機組運行的電氣參量，機組電壓、頻率等的調整。
